Revue Technique Automobile Skoda Octavia: Déposer et poser le tube central/le tableau de bord
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Revêtements/insonorisants / Tableau de bord / Déposer et poser le tube central/le tableau de bord
Déposer
Remarque Le déroulement des opérations dans chaque véhicule peut être légèrement différent en fonction de l'équipement.
- Déposer le tableau de bord .
- Débrancher la connexion à fiche de l'airbag du passager AV .
- Déposer l'entretoise de collision devant la pédale d'embrayage Boîte de vitesses ; Gr. de rép. 30.
- Désolidariser la colonne de direction du tube central Châssis-suspension ; Gr. de rép. 48.
- Désolidariser du tube central la boîte à fusibles et relais Installation électrique ; Gr. de rép. 97.
- Désolidariser l'appareil de commande du système Confort du tube central.
- Déposer la canalisation de guidage d'air vers les buses de dégivrage et la canalisation de guidage d'air pour le diffuseur du tableau de bord Chauffage et climatisation ; Gr. de rép. 87.
- Déposer le diffuseur au plancher à gauche Chauffage et climatisation ; Gr. de rép. 87.
- Désolidariser du tube central le support du module de chauffage Chauffage et climatisation ; Gr. de rép. 87

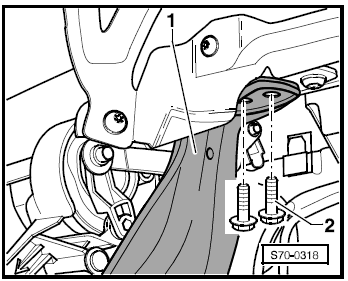

- Déposer les vis de fixation -2- (8 Nm) pour l'appui du tableau de bord à droite -1-.

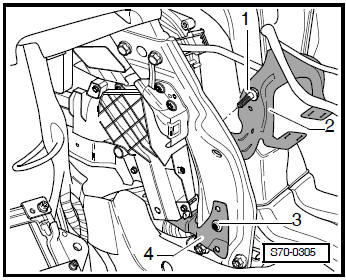

- Déposer la vis de fixation -1- (8 Nm) de la connexion transversale -2- et la vis de fixation -3- (6 Nm) de la console de fixation -4-.

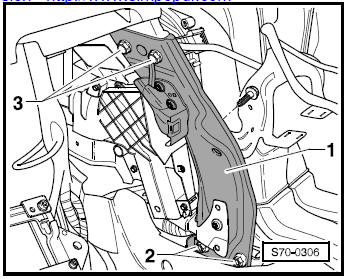

- Déposer les vis de fixation -2- (20 Nm) et -3- (8 Nm) pour l'appui du tableau de bord gauche -1- et sortir l'appui par dessous.

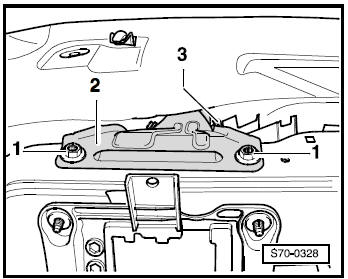

- Déposer les vis de fixation -1- (20 Nm) et -3- (8 Nm) pour l'appui de fréquence -2- et sortir l'appui.
- Sortir le faisceau de câbles du tube central.
- Déposer le cache du caisson d'eau .

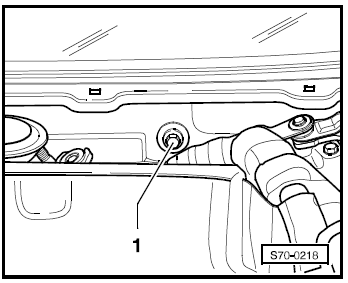

- Déposer la vis -1- (25 Nm) dans le caisson d'eau.
- Débrancher tous les câbles électriques du tube central.

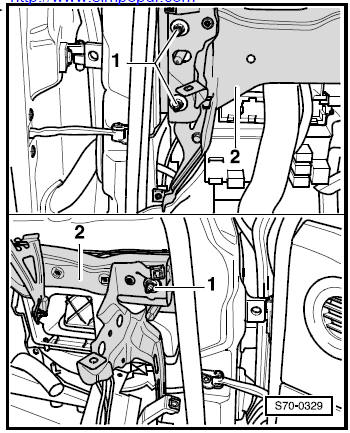

- Déposer les écrous de fixation -1- (25 Nm) et sortir le tube central -2- vers l'avant et vers le haut.
Poser
La pose doit être effectuée dans l'ordre inverse.
