Notice d'utilisation Skoda Octavia: Éléments Cargo
Fig. 122
Retirer le compartiment de rangement

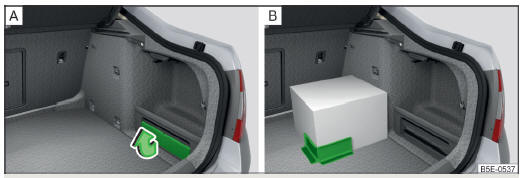

Fig. 123 Retirer l'élément Cargo / exemple de fixation de charge à l'aide
de l'élément Cargo
Un vide-poches avec un élément Cargo peut, en fonction de l'équipement, se trouver sur un seul ou sur les deux côtés du coffre à bagages.
Le vide-poches est prévu pour le rangement de petits objets dont le poids total n'excède pas 2,5 kg.
L'élément Cargo est prévu pour la fixation de charges dont le poids total ne dépasse pas 8 kg.
Retirer/installer le couvre-bagages
- Enlevez le couvercle du compartiment dans le sens de la flèche " fig. 122.
L'insertion s'effectue dans l'ordre inverse.
Fixer le chargement
- Enlevez l'élément Cargo (une partie du couvercle du compartiment) dans le sens de la flèche " fig. 123 - A.
- Fixez l'élément Cargo avec fermeture velcro sur le sol du coffre " fig. 123 - B ou du côté en tissu du revêtement de sol double.
