Revue Technique Automobile Skoda Octavia: Composants électriques/électroniques et localisation des composants

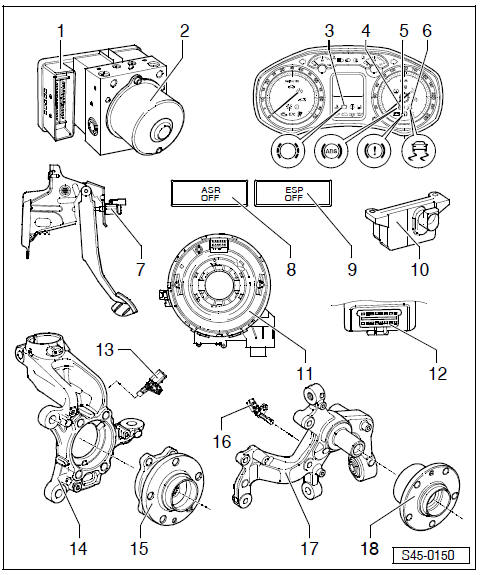

1 - Appareil de commande pour ABS/ESP -J104-
- Localisation: Sur l'unité hydraulique dans le compartiment moteur à droite.
- peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
- Ne pas débrancher le connecteur avant l'autodiagnostic.
Avant de débrancher le connecteur, couper le contact.
- Déposer et poser /li>
2 - L'unité hydraulique pour ABS -N55-
- Localisation: dans le compartiment moteur à droite
L'unité hydraulique comprend les composants suivants: - Pompe hydraulique -V64-
- Transmetteur de pression de freinage -G201-
- peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
- Bloc de vannes (y compris les soupapes d'admission/ d'échappement)
- La pompe hydraulique -V64- et le bloc de vannes ne doivent pas être séparés l'un de l'autre.
- Déposer et poser
3 - Témoin de contrôle de plaquette de frein -K32-
- Localisation: Dans le porte-instruments
- Fonction:
4 - Témoin de contrôle d'ABS -K47-
- Localisation: Dans le porte-instruments
- Fonction:
5 - Témoin de contrôle du système de freinage -K7-
- Localisation: Dans le porte-instruments
- Fonction:
6 - Témoin de programme de stabilité, ASR/ESP -K155-
- Uniquement sur véhicules avec ABS/EDS/ASR/ESP
- Localisation: Dans le porte-instruments
- Fonction:
7 - Contacteur des feux stop -F- et contacteur de pédale de frein -F47-
- Régler
- peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
8 - Touche d'ASR -E132-
- Uniquement sur véhicules avec ABS/EDS/ASR
- Localisation: dans la console centrale
9 - Touche d'ASR/ESP -E256-
- Uniquement sur véhicules avec ABS/EDS/ASR/ESP
- Localisation: dans la console centrale
10 - Unité de capteurs ESP -G419-
- Uniquement sur véhicules avec ABS/EDS/ASR/ESP
- Localisation: sous le siège du passager AV
- Capteur d'accélération transversale - G200- et capteur de lacet -G202- combinés
- réunis dans un boîtier
- peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
- Déposer et poser
11 - Transmetteur d'angle de braquage -G85-
- Localisation: Sur la colonne de direction entre le volant et le contacteur de colonne de direction.
- peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
- Déposer et poser
12 - Raccord de diagnostic
- Localisation: Protection du plancher côté conducteur
13 - Capteurs de vitesse de rotation AVD/AVG -G45-/-G47-
- peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
- Déposer et poser
14 - Carter de roulement de roue
15 - Ensemble roulement de roue/moyeu
de roue
- la bague du capteur pour ABS est placée dans le roulement de roue
16 - Capteurs de vitesse de rotation ARD/ARG -G44 -/-G46-
- peut être contrôlé dans "Recherche guidée des défauts" au moyen -VAS 5051-
- Déposer et poser
17 - Carter de roulement de roue
18 - Ensemble roulement de roue/moyeu
de roue
- la bague du capteur pour ABS est placée dans le roulement de roue
Indications générales concernant le système antiblocage
Le système de freinage de l'ABS est réparti diagonalement. L'amplification de la force de freinage intervient pneumatiquement sous l'effet du servofrein à dépression. Les véhicules avec ABS ...Affichage des défauts via les témoins ABS/EDS/ASR/ESP
