Revue Technique Automobile Skoda Octavia: Dépose et pose de l'habillage du bas du montant B
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Revêtements/insonorisants / Habillages des montants et habillages latéraux / Dépose et pose de l'habillage du bas du montant B
Déposer
- Défaire la partie inférieure de l'habillage du haut du montant B.

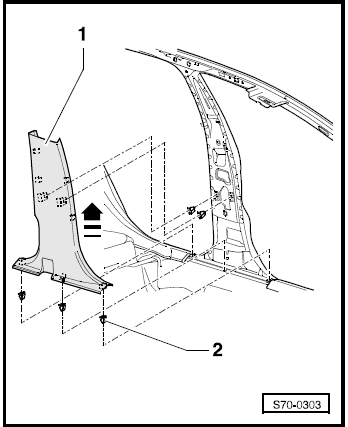

- Retirer la partie supérieure de l'habillage du bas du montant B -1-.
- Défaire la partie supérieure de l'habillage du bas du montant B -1- par ex. avec un tournevis long.
- Enlever l'habillage du bas du montant B -1- vers le haut -flèche-.
- Débrancher la connexion à fiche de la commande pour la surveillance de l'habitacle (uniquement côté conducteur).
Poser
La pose doit être effectuée dans l'ordre inverse en tenant compte des points suivants:
- Remplacer les clips -2- dans l'habillage du bas du montant B -1-, si nécessaire par des neufs.
