Revue Technique Automobile Skoda Octavia: Déposer et poser le servomoteur du clapet d'air de recirculation -V113-
Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Chauffage / Dépose et pose des pièces de l'appareil de chauffage - Partie 1 / Déposer et poser le servomoteur du clapet d'air de recirculation -V113-
Déposer
- Déposer la boîte à gants Carrosserie - Travaux de montage ; Gr. de rép. 70.
Remarque La position du clapet d'air de recirculation ne doit être modifiée en aucun cas.

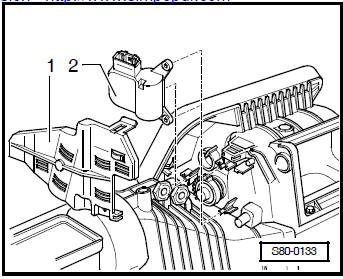

- Retirer la protection -1-.
- Débrancher la connexion à fiches du servomoteur pour clapet d'air de recirculation -V113- -2-.
- Enlever le servomoteur pour clapet d'air de recirculation -V113- -2- des supports.
Poser
La pose doit être effectuée dans l'ordre inverse.
Remarque Après la pose du servomoteur, contrôler le fonctionnement du clapet d'air de recirculation.
