Revue Technique Automobile Skoda Octavia: Maître-cylindre de frein
Déposer et poser le maître-cylindre de
frein
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Colliers de Durits -MP 7-602-
- Appareil de remplissage et de purge d'air pour freins -ROMESS S15-
- Flacon d'aspiration
Déposer
- Tenir compte du codage s'il s'agit d'un véhicule avec un autoradio codé, le demander si nécessaire.
- Déconnecter et déposer la batterie Installation électrique ; Gr. de rép. 27.
- Déposer le porte-batterie.
- Mettre suffisamment de chiffons ne peluchant pas autour du moteur et de la boîte de vitesses.
- Retirer autant de liquide de frein que possible du réservoir de liquide de frein avec un flacon d'aspiration.
Sur véhicules avec boîte de vitesses manuelle:

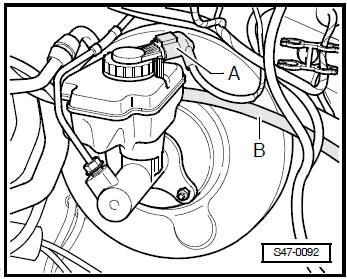

- Déconnecter la Durit d'écoulement -B- du cylindre transmetteur d'embrayage avec le collier de Durit -MP 7-602-.
- Débrancher la Durit d'écoulement -B- pour cylindre d'embrayage du réservoir de liquide de frein.
Suite pour tous les véhicules:
- Débrancher le connecteur -A- du transmetteur pour témoin d'alerte du plongeur.
- Déposer le réservoir de liquide de frein, pousser à cet effet les brides à encliquetage vers l'extérieur et simultanément sortir le réservoir de liquide de frein des obturateurs.

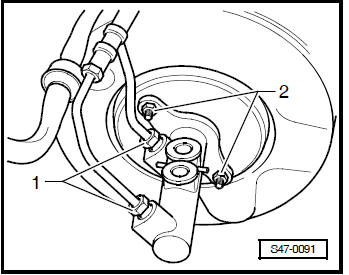

- Dévisser les conduites de frein -1- du maître-cylindre de frein, fermer les conduites de frein avec des obturateurs pris dans le set de réparation -1H0 698 311 A-.
- Dévisser les écrous -2- du maître-cylindre de frein.
- S'il existe, enlever l'écran thermique.
- Sortir prudemment le maître-cylindre de frein du servofrein.
Poser
- La pose doit être effectuée dans l'ordre inverse
Lors de la pose tenir tout spécialement compte des points suivants:
- Lors de l'assemblage du maître-cylindre de frein et du servofrein, veiller à ce que la tige de pression dans le maître-cylindre soit correctement positionnée.
- Purger l'air du système de freinage.
- Purger l'air de l'embrayage Gr. de rép. 30.
Couples de serrage:
