Notice d'utilisation Skoda Octavia: Mode de fonctionnement
Fig. 181
Champ de vision de la caméra de
détection de signalisation routière

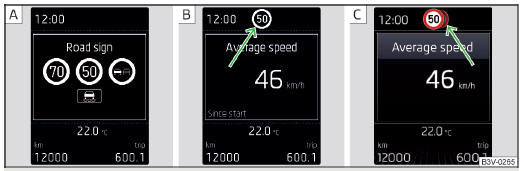

Fig. 182 Affichage dans le combiné d'instruments : Exemples d'affichage
Description des affichages et signalisation routière affichée
Indicateur à l'écran" fig. 182
- Affichage des panneaux routiers détectés dans le menu Donn. cond. → Signalis.routière
- Affichage additionnel (écran monochromatique)
- Affichage additionnel (écran en couleurs)
Le système peut afficher à l'écran les panneaux de signalisation routière suivants.
- Limites de vitesse.
- Interdictions de doubler.
Des symboles supplémentaires s'affichent éventuellement, par ex., en cas de chaussée mouillée ou de signalisation routière d'application restreinte.
La système fonctionne sur la base des données détectées par la caméra et ne peut représenter que les signalisations routières se trouvant dans le " champ de vision " de la caméra " fig. 181.
Les données du système de Navigation Infodivertissement peuvent compléter les données de la caméra. C'est pourquoi des signalisations relatives à des limites de vitesse peuvent s'afficher également sur des sections de route ne comportant pas de signalisation routière.
Mode pour le fonctionnement avec une remorque Sur les véhicules avec un dispositif de remorquage monté en usine, il est possible d'activer ou de désactiver l'affichage des panneaux de signalisation concernant les remorques dans l'infodivertissement " Notice d'utilisation de l'infodivertissement, chapitre CAR - réglages du véhicule.
Dans les situations suivantes, il peut arriver que le système soit restreint ou complètement indisponible.
- Mauvaises conditions de visibilité, par ex. brouillard, fortes averses ou neige intensive.
- La caméra est éblouie par le soleil.
- La caméra est éblouie par le trafic sur la voie opposée.
- Le " champ de vision " de la caméra est obstrué par un obstacle.
- Vitesse de circulation élevée.
- Les signalisations routières sont partiellement ou complètement masquées (par ex. par des arbres, de la neige, de l'encrassement ou d'autres véhicules).
- Les signalisations routières ne correspondent pas à la norme (rond avec bord rouge).
- Les signalisations routières sont endommagées ou déformées.
- Les signalisations routières sont fixées à des panneaux lumineux clignotants.
- Les signalisations routières ont été modifiées (les données de navigation ne sont plus d'actualité).
Détection de signalisation routière
Entrée en matière
Vous trouverez dans ce chapitre des informations sur les sujets suivants :
Mode de fonctionnement
Affichage supplémentaire
Messages de notification
...
Affichage supplémentaire
Si l'option Signalis. routière n'est pas affichée dans l'instant précis" fig.
182 - A, la signalisation routière de limitation de vitesse est affichée
dans ...
