Revue Technique Automobile Skoda Octavia: Régler l'arbre de sortie
(Déterminer une rondelle d'ajustement pour l'arbre de sortie)
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Porte-comparateur universel -MP 3-447-
- Cale étalon -MP 3-405/17-
- Rondelle de pression -MP 3-460-
- Outil d'alignement -3114/2-
- Poinçon de pression -MP 3-423-
- Clé dynamométrique
- Comparateur
- Extracteur a prise interne -Kukko 21/6-
- Contre-appui -Kukko 22/2-
Un réglage de l'arbre de sortie est nécessaire si les composants suivants sont remplacés:
- Le train d'entraînement
- Carter d'embrayage
ou les
- roulements a rouleaux coniques
Aperçu du réglage.
Remarque Les surfaces d'étanchéité du carter d'embrayage et de la boîte de vitesses doivent etre nettoyées du produit d'étanchéité.
- Emmancher jusqu'a la butée dans le carter d'embrayage la bague extérieure/le petit roulement a rouleaux coniques avec une rondelle d'ajustement d'une épaisseur de 0,65 mm Fig. 2 au
- Installer l'arbre de sortie et serrer a 25 Nm les écrous du support et donner 1/4 de tour supplémentaire (90°).

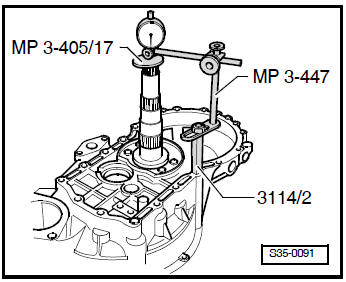

- Mettre le comparateur (plage de mesure 3 mm) et le régler sur "0" avec une précontrainte de 1 mm.
- Faire décrire un mouvement de va-et-vient a l'arbre de sortie, relever le jeu indiqué par le comparateur et le noter (Exemple: 0,30 mm).
Déterminer quelle est la bonne rondelle de réglage

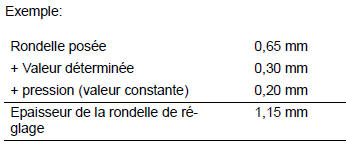

La précontrainte prescrite est obtenue en ajoutant a la valeur déterminée (0,30 mm) et a la rondelle d'ajustement posée (0,65 mm) une valeur constante de compression (0,20 mm).
- Déposer l'arbre de sortie et extraire la bague extérieure/ le petit roulement a rouleaux coniques Fig. 1 au

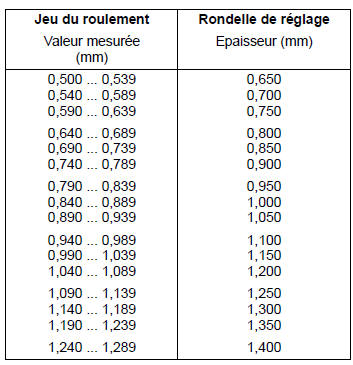

Les rondelles d'ajustement suivantes sont disponibles:
Remarque Choisir les rondelles d'ajustement au moyen du catalogue des pieces de rechange.
Les différences entre les tolérances permettent de mesurer tres exactement l'épaisseur requise pour chaque rondelle.
- Emmancher la bague extérieure/le petit roulement a rouleaux coniques avec la rondelle d'ajustement déterminée (dans l'exemple 1,15 mm) Fig. 2 au et poser l'arbre de sortie.
- Serrer a 25 Nm les écrous du support de roulement dans le carter d'embrayage et donner 1/4 de tour supplémentaire (90°).
