Revue Technique Automobile Skoda Octavia: Réparation du systeme de débrayage
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Clé dynamométrique

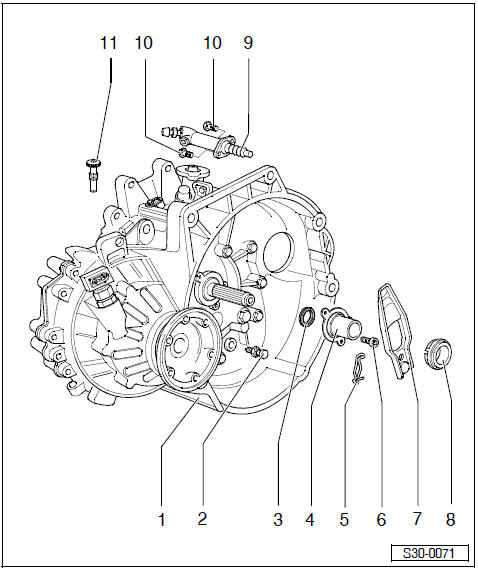

1 - Boîte de vitesses
2 - Tourillon a tete sphérique, 25 Nm
- Y passer de la graisse MoS2
3 - Bague d'étanchéité pour l'arbre primaire
- Déposer et poser /li>
4 - Douille de guidage avec joint torique
- Joint torique fixé a la douille de guidage
- En cas d'endommagement du joint torique, remplacer conjointement la douille de guidage et le joint torique.
- Les déposer et poser Fig. 1 au conjointement au levier de débrayage et au palier de débrayage
- Graisser la douille de guidage avec de la graisse MoS2 autour du palier de débrayage
5 - Ressort de maintien
- Le fixer au palier de débrayage
6 - 18 Nm
7 - Levier de débrayage
- Le déposer et le poser Fig. 1 au conjointement au palier de débrayage
- Passer de la graisse MoS2 sur le tourillon a rotule
8 - Palier de débrayage
- Ne pas laver les paliers, les essuyer seulement
- Remplacer les paliers bruyants
- Déposer et poser Fig. 2 au
- Passer de la graisse MoS2 sur les portées du levier de débrayage
9 - Cylindre récepteur
- Déposer et poser
- Passer de la graisse MoS2 sur l'extrémité du poussoir
10 - 20 Nm
11 - Vis de montage
- Fixer le levier de débrayage lors de la pose de la boîte de vitesses
- L'enlever apres la pose de la boîte de vitesses
Remarque Si une vis de montage rep. 11 au n'est pas disponible, on peut utiliser une vis M8 x 35

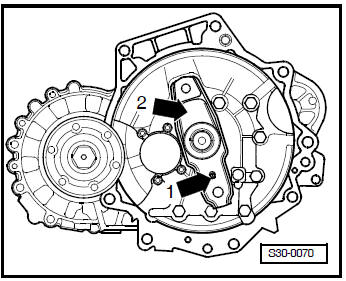

Fig. 1: Déposer et poser le levier de débrayage avec le palier
de débrayage et la douille de guidage
- Décrocher le ressort -fleche 1- par le haut.
- Sortir le levier de débrayage -fleche 2- et le palier de débrayage.
- La pose doit etre effectuée dans l'ordre inverse.

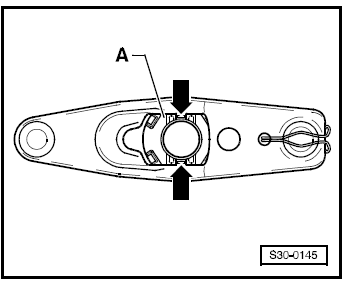

Fig. 2: Déposer et poser le palier de débrayage
- Comprimer les ergots de blocage -fleches- au dos du levier de débrayage et extraire le palier de débrayage -A- du levier de débrayage.
- Pour effectuer la pose, pousser le palier de débrayage -A- dans le levier de débrayage jusqu'a ce que les ergots de blocage -fleches- soient en prise.
