Revue Technique Automobile Skoda Octavia: Réparer l'amortisseur

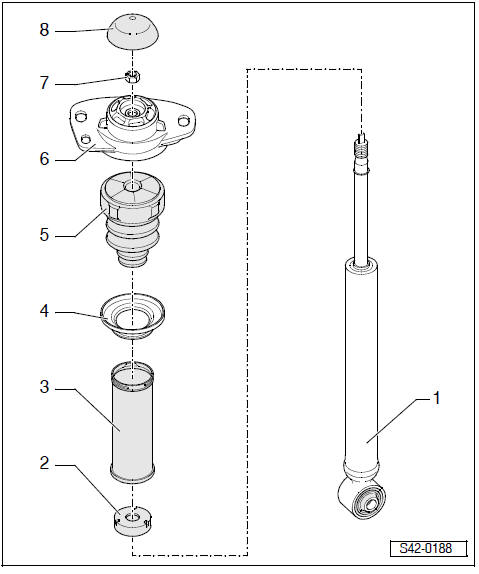

1 - Amortisseur
- Déposer et poser
- Tenir compte des différentes versions du châssis
2 - Capuchon
3 - Tube de protection
4 - Bague d'appui
5 -
Tampon d'amortissement
6 - Palier d'amortisseur
7 - Ecrou, 25 Nm
- remplacer après chaque démontage
- Desserrer et serrer Fig. 1 au
8 - Protection
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Set d'amortisseurs -T10001-
Désassembler et assembler

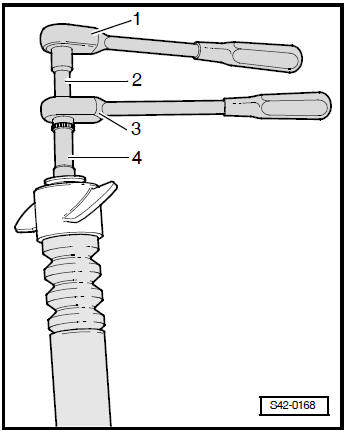

Fig. 1: Desserrer et serrer les vis du palier d'amortisseur
1 - Cliquets usuels
2 - Embout enfichable -T10001/9-
3 - Cliquet
-T10001/11-
4 - Embout enfichable -T10001/1-
Couple de serrage:
Dépose et pose de l'amortisseur
Déposer
Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage
de roue .
Déposer la roue.
Déposer la coquille du passage de roue Carrosserie - Travaux ...
Aperçu du montage: Barre stabilisatrice
1 - Barre stabilisatrice
Tenir compte des différentes versions du châssis.
Déposer et poser
2 - Palier
Toujours remplacer les paliers sur les deux côtés du
véhicule
3 ...
