Revue Technique Automobile Skoda Octavia: Remettre en état le milieu de la carrosserie I
Remplacer le montant A extérieur
ATTENTION! Eviter, dans tous les cas, de souder, couper avec des appareils/outils produisant des étincelles ou de braser au niveau des endroits contenant de la mousse, car il en résulterait des gaz particulièrement nocifs pour les personnes et l'environnement. |

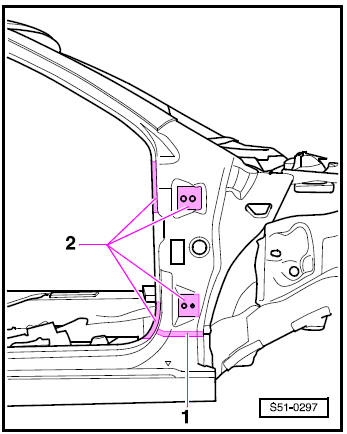

1 - Zone remplie de mousse
2 - Zone de collage
Déposer les pièces d'origine
Remarque
- Si le longeron inférieur extérieur ou le montant B extérieur mais également la pièce latérale arrière sont endommagés, le cadre de portière de rechange peut être utilisé sans renforcement (pièce emboutie).
- Ne pas endommager les renforcements intérieurs du montant A.
- Le véhicule est sur ses roues ou sur le jeu d'équerres de redressage.

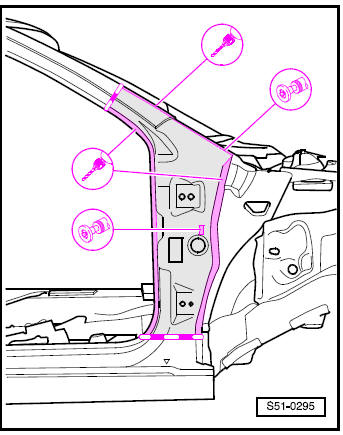

- Déposer la pièce extérieure du longeron du haut.
- Passer la meule sur les soudures pleines sous gaz protecteur avec discontinuité.
- Percer les points de soudure.
- Déterminer les lignes de séparation en fonction de l'endommagement.
- Enlever les panneaux d'insonorisation.
Pièces de rechange
- Montant A extérieur ou cadre de portière sans renforcements (pièce emboutie)
- Colle -DA 001 730 A1-
- Produit nettoyant -D 009 401 04-
Préparer la nouvelle pièce
- Transposer la ligne de séparation sur la nouvelle pièce et la couper aux dimensions requises.
- Percer le montant A extérieur avec la pince à trouer.

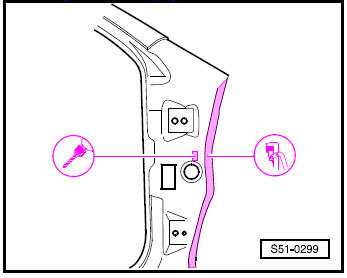

- Nettoyer la surface de collage.
- Passer la colle. 2 cordons 4 mm (couper le bec au diamètre voulu).
Remarque La nouvelle pièce doit être soudée dans les 30 minutes qui suivent sinon mauvaise adhérence.

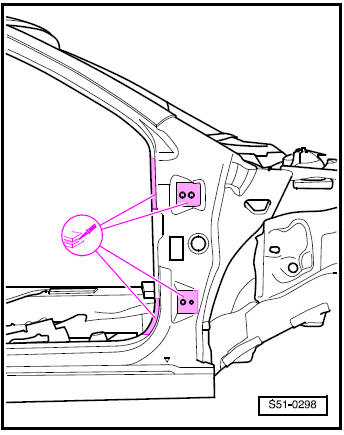

Mettre la mousse en place
Remplacer les panneaux d'insonorisation

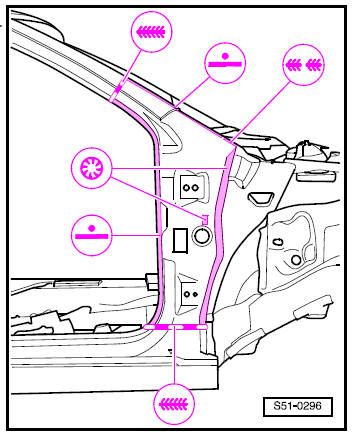

Souder la pièce
- Ajuster la nouvelle pièce et l'agrafer. Le véhicule peut être sur ses roues ou sur le jeu d'équerres de redressage.
- Souder le montant A extérieur, soudure ponctuelle RP.
- Souder bout à bout les lignes de séparation, soudure pleine sous gaz protecteur.
- Souder le montant A extérieur, soudure à bouchon sous gaz protecteur.
