Revue Technique Automobile Skoda Octavia: Remise en état du frein des roues arrière CII 41
Remarque
- Après le remplacement des plaquettes de frein, appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
- Pour aspirer du liquide de frein dans son réservoir, utiliser l'appareil de remplissage et de purge d'air pour freins par ex. -ROMESS-.
- Installer le bloqueur de pédale de frein, par ex. -V.A.G 1869/2 - avant de déposer un étrier ou de débrancher une Durit.

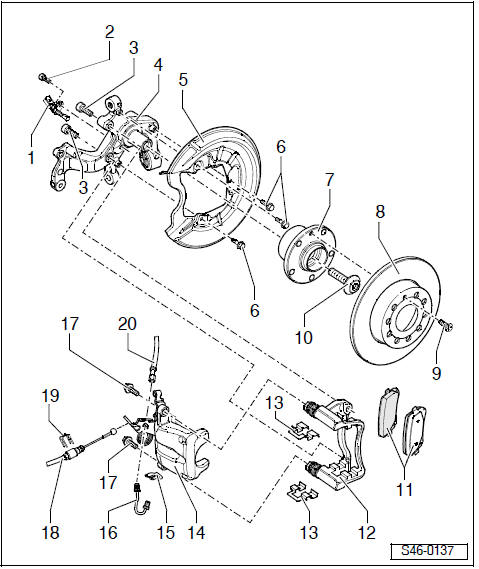

1 - Capteur de vitesse de rotation d'ABS
- Avant de poser le capteur, nettoyer la surface intérieure de l'alésage et y passer de la pâte pour vis soumises à très hautes températures -G 052 112 A3 -
2 - Vis à six pans creux 8 Nm
3 - Vis intérieure à dentures multiples,
90 Nm et 90°
- remplacer après chaque démontage
4 - Carter de roulement de roue
5 - Tôle de protection
6 - Vis
hexagonale, 9 Nm
7 - Ensemble roulement de roue/ moyeu de roue
8 -
Disque de frein
260 mm- Epaisseur 12 mm
- Limite d'usure 10 mm
- En cas d'usure, remplacer les deux disques de l'essieu concerné
- Dévisser au préalable l'étrier de frein pour pouvoir déposer un disque
9 - Vis à empreinte cruciforme, 4 Nm
10 - Vis
11 - Plaquettes de
frein
- Epaisseur 11 mm sans la plaque d'appui
- Limite d'usure: 2 mm sans la plaque d'appui
- Toujours remplacer toutes les plaquettes de l'essieu concerné
- Déposer et poser
12 - Support de frein avec axe de guidage et capuchon
- Pièce de rechange livrée assemblée avec suffisamment de graisse sur les axes de guidage
- En cas d'endommagement au niveau des capuchons ou des axes de
guidage, poser le set de réparation.
Utiliser la graisse jointe pour lubrifier les axes de guidage.
13 - Tôle de maintien de plaquette
- Toujours les changer en cas de remplacement des plaquettes
14 - Etrier de frein
- Ne pas dévisser la Durit de frein pour remplacer les plaquettes
- Déposer et poser
- Réparer
- Régler d'abord le câble du frein à main après des réparations ou un remplacement.
- Régler le frein à main
15 - Support de Durit
16 - Conduite de frein, 14 Nm
17 - Vis
hexagonale, autobloquante, 35 Nm
- Remplacer
18 - Câble de frein à main
- Régler le frein à main
19 - Agrafe élastique
20 - Durit de frein
Déposer et poser les plaquettes de frein
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Outil de rappel et de desserrage -T10165-
Déposer
Lors de la dépose, marquer les plaq ...
