Revue Technique Automobile Skoda Octavia: Climatic - Climatiseur avec régulation manuelle - 1ère partie

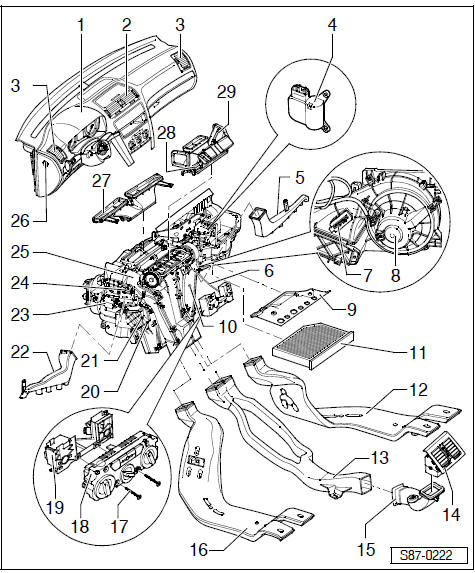

Aperçu du montage
Attention! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique |
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- En débranchant et rebranchant la tresse de masse de la batterie, quelques travaux complémentaires doivent être effectués Installation électrique ; Gr. de rép. 27.
1 - Tableau de bord
- Déposer et poser Carrosserie - Travaux de montage ; Gr. de rép. 70
2 - Diffuseur central
- Déposer et poser
3 - Diffuseur latéral
- Déposer et poser
4 - Servomoteur du clapet de recirculation -V113-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
5 - Diffuseur au plancher à droite
- Déposer et poser
6 - Arbre flexible
- pour l'unité de réglage des clapets des diffuseurs d'air
- Déposer et poser
7 - Résistance série pour soufflante d'air frais avec fusible contre la surchauffe -N24-
- Déposer et poser
8 - Soufflante d'air frais -V2-
- Déposer et poser
9 - Protection pour le climatiseur
- Déposer et poser
10 - Défaillance du transmetteur de température de diffusion, évaporateur -G263-
- Déposer et poser
11 - Filtre à poussière et à pollen
- Déposer et poser
12 - Gaine du fond du plancher à droite
- Déposer et poser
13 - Gaine du fond centrale
- Déposer et poser Carrosserie - Travaux de montage ; Gr. de rép. 68
14 - Diffuseur du fond central
- Déposer et poser
15 - Guidage d'air
- pour diffuseur du fond central
16 - Gaine du fond du plancher à gauche
- Déposer et poser
17 - Vis, 5 Nm
- 8 unités
18 - Régulation du chauffage et du climatiseur
- Déposer et poser
19 - Adaptateur pour la régulation
20 - Résistance de chauffage
d'appoint -Z35-
- Déposer et poser
21 - Echangeur thermique
- Déposer et poser
- Changer complètement le liquide de refroidissement après le remplacement de l'échangeur thermique
22 - Diffuseur au plancher à gauche
- Déposer et poser
23 - Servomoteur pour volet de température -V68-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
24 - Transmetteur de température au diffuseur d'air au plancher -G192-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
25 - Climatiseur
- Déposer et poser
- Désassembler et assembler
26 - Gaine du diffuseur
- pour souffleur de la vitre dans la portière
- Composant de la protection
27 - Pièce intercalaire pour la gaine de dégivrage
- placée sur le carter du répartiteur et fixée avec un clip au tableau de bord - traverse
- L'enlever pour pouvoir déposer le tableau de bord
28 - Transmetteur de température au diffuseur d'air central -G191-
- contrôler Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
- Déposer et poser
29 - Pièce intercalaire pour diffuseur du tableau de bord
- placée sur le carter du répartiteur
- L'enlever pour pouvoir déposer le tableau de bord

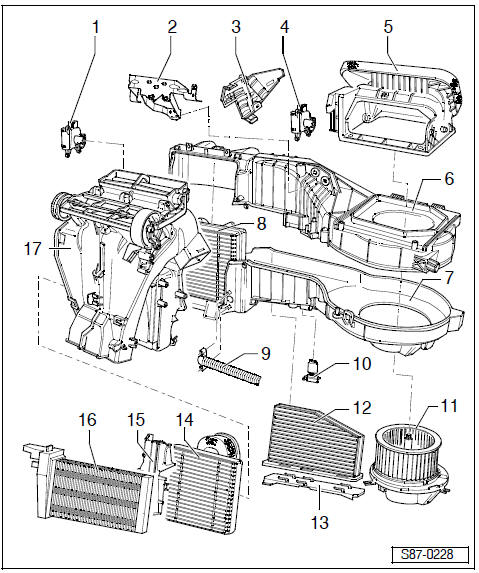

Désassemblage et assemblage du climatiseur
1 - Servomoteur pour volet de température -V68-
- Déposer et poser
2 - Support
3 - Protection
4 - Servomoteur du clapet de
recirculation -V113-
- Déposer et poser
5 - L'entrée d'air du carter
- avec clapet d'air de recirculation
6 - Partie supérieure du boîtier
7 - Partie inférieure du boîtier
8
- Evaporateur
9 - Durit d'aération du refroidissement de la boîte Ã
gants
10 - Résistance série pour soufflante d'air frais avec fusible
contre la surchauffe -N24-
- Déposer et poser
11 - Soufflante d'air frais -V2-
- Déposer et poser
12 - Filtre à poussière et à pollen
- Déposer et poser
13 - Protection
- pour filtre à poussière et à pollen
14 - Echangeur thermique
- Déposer et poser
15 - L'habillage de l'échangeur thermique
16 - Résistance de chauffage
d'appoint -Z35-
- sur quelques véhicules uniquement
- Déposer et poser
17 - Carter du répartiteur
Dépose et pose du climatiseur
