Revue Technique Automobile Skoda Octavia: Climatic - Climatiseur avec régulation manuelle - 2ème partie

Dépose et pose de la régulation du
chauffage et du climatiseur

Déposer

Remarque

• La régulation est composée de deux carters séparables.

  Avant de déposer la régulation mettre les boutons rotatifs dans la position suivante:

• Régulateur de chauffage sur "froid"
• Soufflante sur "0"
• Direction du diffuseur sur "plancher"

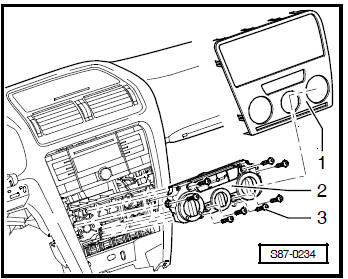

• Débloquer prudemment le cache -1- avec la clavette de démontage -3409-.
• Retirer les vis -3- (1,5 Nm) et enlever la régulation -2- du tableau de bord.
• Débrancher les connexions à fiches.

Poser

La pose doit être effectuée dans l'ordre inverse. Veiller à ce que les boutons rotatifs aient la même position que lors de la dépose.

Connecteurs sur la régulation du chauffage
et du climatiseur

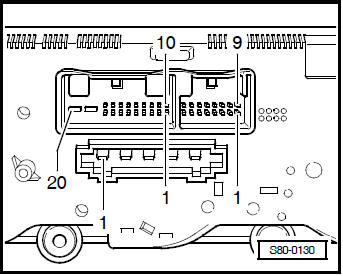

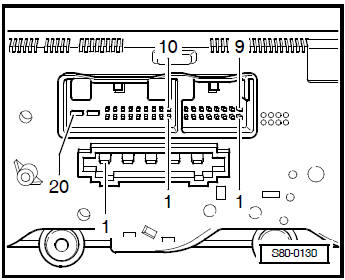

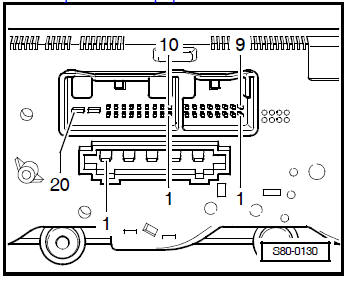

Dotation des alvéoles des connecteurs multiples A, B, C au dos de la régulation du chauffage et du climatiseur

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Câble d'adaptateur -V.A.G 1598/47-

Connexion à fiches à 20 broches

3 - Transmetteur de température au diffuseur d'air central -G191-
5 - Transmetteur haute pression -G65-
7 - Bus CAN Low (Confort)
8 - Bus CAN High (Confort)
12 - Chauffage du siège droit (en option)
13 - Chauffage du siège gauche (en option)
15 - Borne 75 chauffage de siège (en option)
16 - Vanne de régulation pour le compresseur du climatiseur -N280-
18 - Transmetteur de température au diffuseur d'air central -G191-
19 - Borne 30A
20 - Borne 31

Connexion à fiches à 16 broches

1 - Servomoteur pour volet de température -V68-
2 - Transmetteur de température de diffusion de l'évaporateur -G263-
4 - Transmetteur de température au diffuseur d'air au plancher -G192-
5 - Potentiomètre - servomoteur du volet de température -G92-
7 - + 5 V pour potentiomètre - servomoteur du volet de température -G92-
8 - Masse pour transmetteur
9 - Servomoteur du clapet d'air de recirculation -V113-
10 - Servomoteur du clapet de recirculation -V113-
11 - Servomoteur pour volet de température -V68-

Connexion à fiches à 5 broches

1 - 3. vitesse de la soufflante
2 - 2. vitesse de la soufflante
3 - 1. vitesse de la soufflante
4 - 4. vitesse de la soufflante
5 - Borne 75

Contrôler l'écoulement de l'eau de condensation

• Déposer la protection latérale côté passager AV  Carrosserie - Travaux de montage ; Gr. de rép. 68.
• Rabattre le revêtement de sol jusqu'à ce que l'écoulement de l'eau de condensation -4- soit visible.
• Couvrir l'endroit sous la percée -1- avec du papier buvard.
• Retirer prudemment la cornière de raccordement -2- du climatiseur -1- et le raccord -4- de la percée -5-.
• Contrôler si l'écoulement de l'eau de condensation -1- et -4- est encrassé, par ex. avec un peu de fil.

Remarque

• Les pièces de raccordement -2- et -4- doivent être bien fixées au tuyau -3-.
• Veiller à ce que les pièces de raccordement -2- et -4- soient correctement positionnées dans les zones -1- et -5- (protection anti-rotation).

Dépose et pose du servomoteur pour le volet de température -V68-

Déposer

• Déposer le tableau de bord  Carrosserie - Travaux de montage ; Gr. de rép. 70.

• Déposer le diffuseur au plancher à gauche.
• Déposer l'appareil de commande pour l'interface de diagnostic du bus de données -J533- (fixé au niveau de la colonne de direction sur le support)  Installation électrique ; Gr. de rép. 90.
• Déposer le support gauche du climatiseur
• Déposer la protection pour l'échangeur thermique.

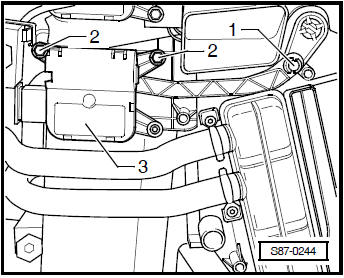

• Chasser l'entretoise du levier de renvoi -1-.
• Retirer les vis de fixation -2- et enlever le servomoteur pour le volet de température -V68- -3-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

• Après la pose du servomoteur, contrôler le fonctionnement du volet de température.
• Initier la fonction "réglage de base" avec autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.

Déposer et poser le transmetteur de température
au diffuseur d'air au plancher
-G192-

Déposer

• Déposer le diffuseur au plancher à gauche

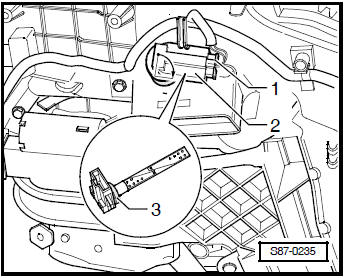

• Faire décrire une rotation de 90° au transmetteur de température au diffuseur d'air au plancher -G192- -2- et le sortir du carter.
• Débrancher la fiche -1-.

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée -3-.

Déposer et poser le transmetteur de température
au diffuseur d'air central
-G191 -

Déposer

• Déposer le tableau de bord  Carrosserie - Travaux de montage ; Gr. de rép. 70.

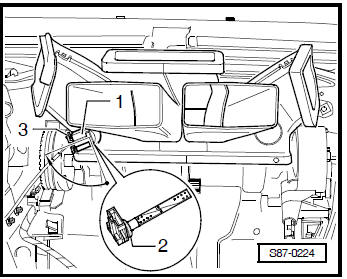

• Débrancher la fiche -3-.
• Faire décrire une rotation de 90° au transmetteur de température au diffuseur d'air central -G191- -1- et le sortir du carter.

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée -2-.

Déposer et poser le transmetteur de température
de diffusion, évaporateur
- G263-

Déposer

• Déposer la protection latérale sur le côté conducteur  Carrosserie - Travaux de montage ; Gr. de rép. 68.

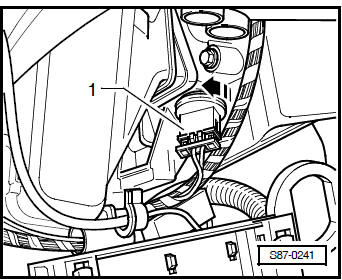

• Débrancher la fiche du transmetteur de température de diffusion, évaporateur -G263- -1-.
• Faire décrire une rotation de 90° au transmetteur de température de diffusion, évaporateur -G263- et extraire.

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée.
