Revue Technique Automobile Skoda Octavia: Aperçu du montage de la suspension des roues
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Suspension des roues avant / Aperçu du montage de la suspension des roues

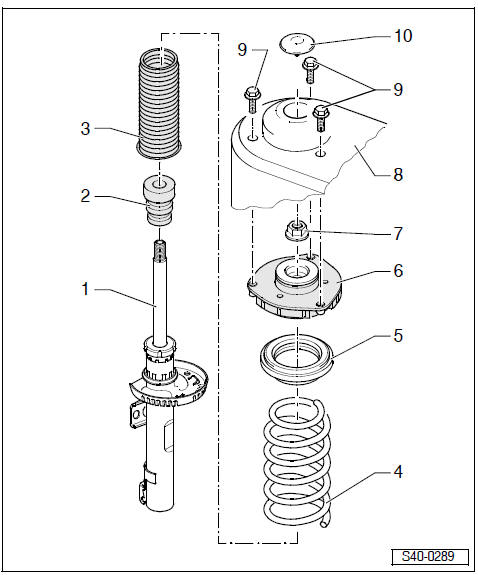

1 - Amortisseur
- remplaçable séparément
- Affectation Catalogue des pièces de rechange
- contrôler
- mettre au rebut
2 - Tampon d'amortissement
3 - Douille de protection
4 - Ressort
hélicoïdal
- Déposer et poser
- Attention à la marque d'identification de la peinture
- Affectation Catalogue des pièces de rechange
Affectation des ressorts via numéros PR
Ces numéros se trouvent sur la plaquette d'identification du véhicule. - Ne pas endommager la surface de la spire du ressort
5 - Roulement de butée axiale à billes rainurées
6 - Palier de la
jambe de suspension
- Attention à la position de montage Fig au
7 - Ecrou hexagonal, 60 Nm
- autobloquant
- remplacer après chaque démontage
8 - Dôme de la jambe de suspension
9 - Vis hexagonale, 15 Nm et 90°
- remplacer après chaque démontage
10 - Capuchon
- Déposer et poser la jambe de suspension
- Remise en état de la jambe de suspension
- Contrôler l'amortisseur
- Mise au rebut de l'amortisseur
