Revue Technique Automobile Skoda Octavia: Remise en état de la jambe de suspension
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Tendeur de ressort par ex. -V.A.G 1752/1 -
- Support de ressort par ex. -V.A.G 1752/5-
- Set d'amortisseurs -T10001-
- Cliquets usuels
Déposer le ressort hélicoïdal

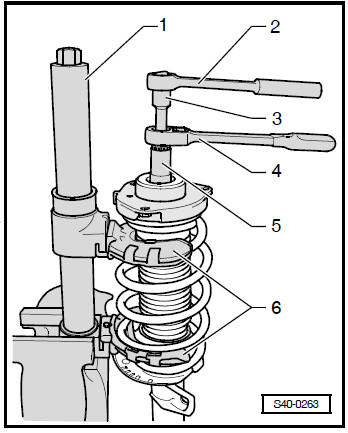

- Préserrer le ressort hélicoïdal avec le dispositif de serrage, par ex. -V.A.G 1752/1- jusqu'à ce que le roulement de butée axiale à billes rainurées du haut soit libéré.
1 - Tendeur de ressort par ex. -V.A.G 1752/1 -
2 - Clé dynamométrique
par ex. -V.A.G 1332-
3 - Embout enfichable -T10001/8-
4 - Cliquet
-T10001/11-
5 - Embout enfichable -T10001/5-
6 - Support de ressort
par ex. -V.A.G 1752/4-
ATTENTION! D'abord préserrer le ressort jusqu'à ce que la coupelle du haut soit déchargée! |

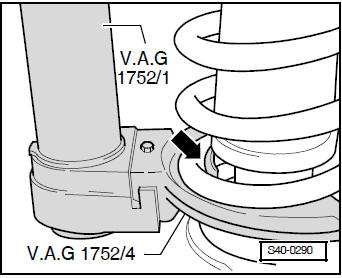

- Veiller à ce que le ressort hélicoïdal soit correctement positionné dans le support de ressort parex.-V.A.G 1752/4- -flèche-.
- Dévisser l'écrou hexagonal de la tige du piston.
- Enlever les pièces détachées de la jambe de suspension et du ressort hélicoïdal avec le tendeur de ressort par ex. -V.A.G 1752/1-.
Poser le ressort hélicoïdal
- Mettre le ressort hélicoïdal avec le tendeur parex.-V.A.G 1752/1- sous l'appui du ressort.

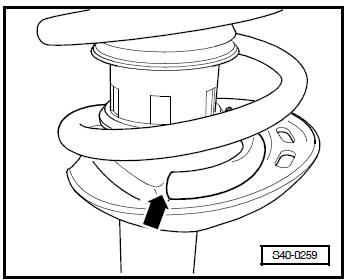

L'extrémité de la spire du ressort doit être sur la butée -flèche-.
- Serrer à fond l'écrou hexagonal à la tige du piston.
- Détendre le tendeur de ressort par ex. -V.A.G 1752/1- et enlever du ressort hélicoïdal.
- Poser la jambe de suspension .
Couple de serrage:
Déposer et poser la jambe de suspension
