Notice d'utilisation Skoda Octavia: Levage du véhicule

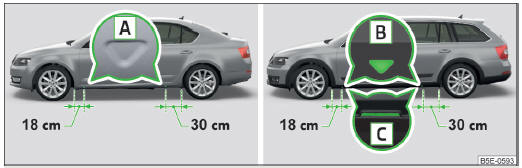

Fig. 221 Points d'appui du cric : variante 1 / variante 2

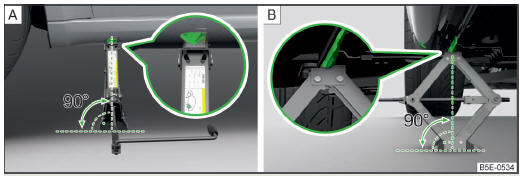

Fig. 222 Schéma du principe : Application du cric
Utilisez le cric de l'outillage de bord pour soulever le véhicule.
Placez le cric sous le point de prise le plus proche de la roue défectueuse.
Points d'appui - variante 1 Les points d'appui se situent sur la bordure métallique du longeron.
Leur emplacement est indiqué par un marquage A " fig. 221 sur le côté du longeron inférieur.
Points d'appui - variante 2 Les points de prise se trouvent sur la traverse métallique du longeron inférieur situé près de l'orifice de la partie inférieure du revêtement en plastique du longeron C " fig. 221.
Leur emplacement est indiqué par un marquage B sur le côté du longeron inférieur.
Levage du véhicule
- Accrochez la manivelle 7 dans le logement prévu à cet effet sur le cric 6.
- Posez l'embase du cric sur toute sa surface sur un sol plan et assurez-vous que le cric s'applique perpendiculairement à l'emplacement du point de prise " fig. 222.
- Faites monter le cric jusque sous le point de prise en faisant tourner la manivelle jusqu'à ce que sa griffe entoure la nervure " fig. 222.
- Continuez de lever le cric jusqu'à ce que la roue se soulève du sol.
- Si vous devez démonter la roue sur une chaussée escarpée, bloquez la roue opposée au moyen d'une pierre ou quelque chose de similaire afin que le véhicule ne puisse pas se mettre à rouler de façon inopinée.
- Fixez l'embase du cric avec des moyens adéquats pour l'empêcher de se déplacer. Un sol mou ou glissant sous l'embase peut entraîner un déplacement du cric et ainsi la chute du véhicule. En conséquence, placez le cric sur un sol suffisamment ferme ou utilisez un support stable et offrant une grande surface. Intercalez un support antidérapant (par ex. un tapis en caoutchouc) si le sol est lisse, comme c'est par ex. le cas pour les pavés, le carrelage, etc.
- N'appliquez le cric que sur les points d'appui prescrits.
- Levez toujours le véhicule avec les portières fermées.
- Si vous levez le véhicule à l'aide d'un cric, ne passez jamais de parties du corps, par ex. les bras ou les jambes sous le véhicule.
- Ne laissez jamais tourner le moteur si le véhicule est levé.
